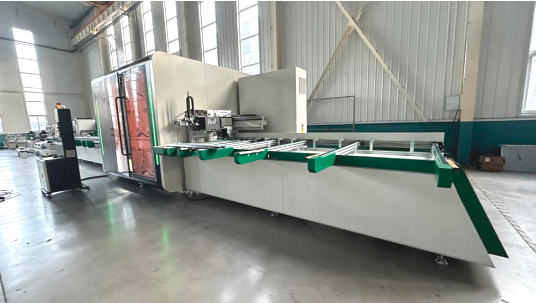

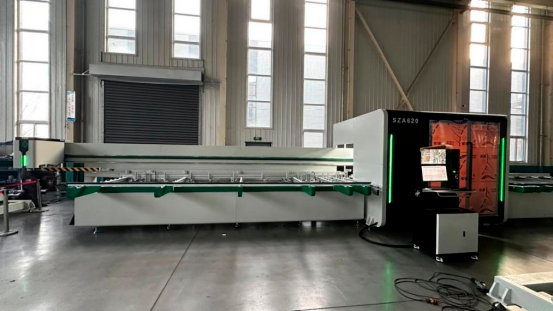

Пильно-обрабатывающий ЧПУ центр алюминия LINETRONIX 550-8i
Интеллектуальный обрабатывающий центр, инновационно спроектированный для решения проблем диверсифицированного, пакетного, трудоемкого и низкопроизводительного производства алюминиевых дверей и окон.
Все процессы - от загрузки, обработки и разгрузки, включая дренажные отверстия, отверстия для выравнивания давления воздуха, замочные скважины, отверстия для замков, монтажные отверстия, отверстие для углового соединения, другие отверстия специальной формы и резка под углом 45/90 градусов, все завершаются одновременно.
Все процессы - от загрузки, обработки и разгрузки, включая дренажные отверстия, отверстия для выравнивания давления воздуха, замочные скважины, отверстия для замков, монтажные отверстия, отверстие для углового соединения, другие отверстия специальной формы и резка под углом 45/90 градусов, все завершаются одновременно.
Технические параметры
Основная конфигурация
Конструктивные особенности центра LINETRONIX 550-8i
Секция циклической загрузки

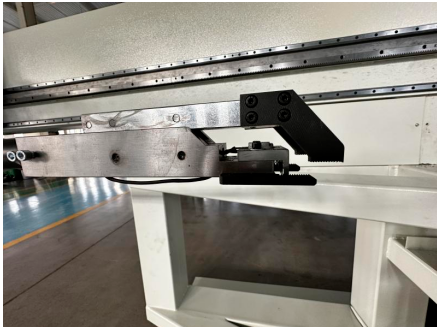

Загрузочный манипулятор оснащен сервоприводом, который может осуществлять автоматическое управление осями X, Y и Z, а также может автоматически зажимать в соответствии с поперечным сечением профиля. А для обеспечения точности подачи используется высокоточная зубчатая рейка
Загрузочный манипулятор оснащен индукционным выключателем, который автоматически определяет наличие или отсутствие материала при зажиме. Машина автоматически останавливается при отсутствии материала или неправильном зажиме.

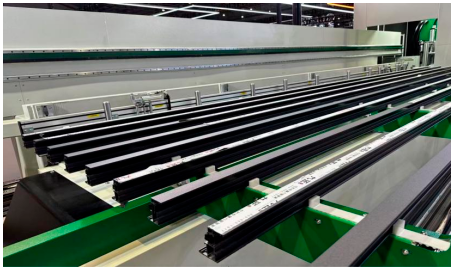

На верстаке одновременно размещаются девять профилей, максимальная длина профиля составляет 6,5 метров, и осуществляется циклическая загрузка.
Участок резки и обработки профиля
Фрезерование, сверление, резка
Фрезерование, сверление, резка

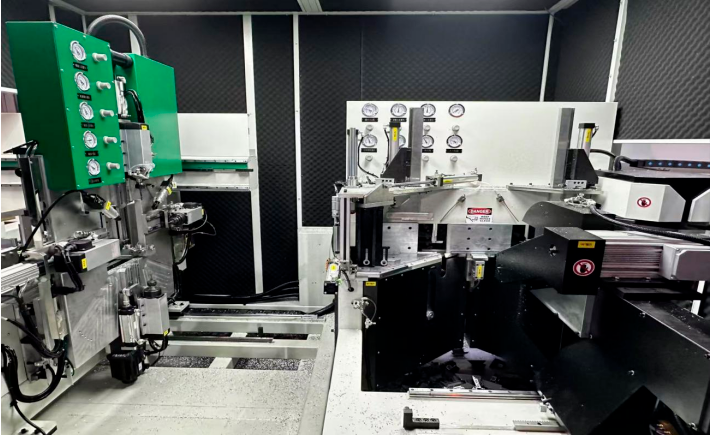

Данный участок включает в себя фрезерный узел и пильный узел. Фрезерование и резка производятся одновременно, не мешая друг другу, что повышает скорость обработки.

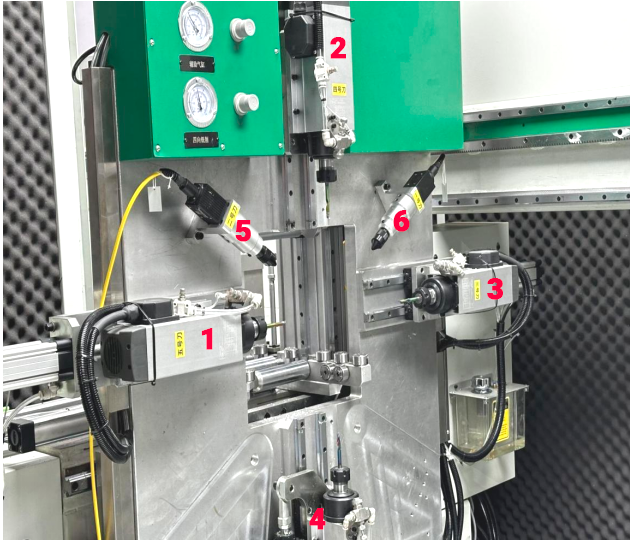

Фрезерный блок имеет 4 фрезерные головки для четырех сторон алюминиевых профилей (на фото номера: 1;2;3;4) и 2 лазерные головки для лазерной маркировки (на фото номера: 5;6).
Высокоскоростной шпиндельный двигатель мощностью 3 кВт отличается высокой скоростью и точностью и может обрабатывать все отверстия и пазы дверей и окон из ПВХ.
Высокоскоростной шпиндельный двигатель мощностью 3 кВт отличается высокой скоростью и точностью и может обрабатывать все отверстия и пазы дверей и окон из ПВХ.
Позиционирование фрезерования и сверления по оси X осуществляется на основе первой распиловки, что гарантирует, что положение отверстия не будет зависеть от погрешности длины.

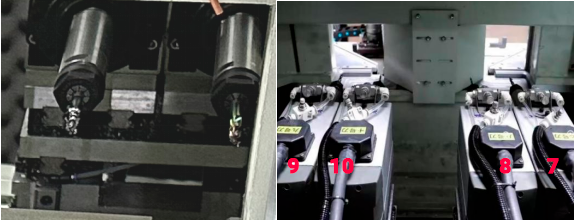

Сверлильные головки:
⑦⑧⑨⑩
Для отверстий для впрыскивания клея и отверстий для угловых соединений
Сверлильные головки:
⑦⑧⑨⑩
Для отверстий для впрыскивания клея и отверстий для угловых соединений

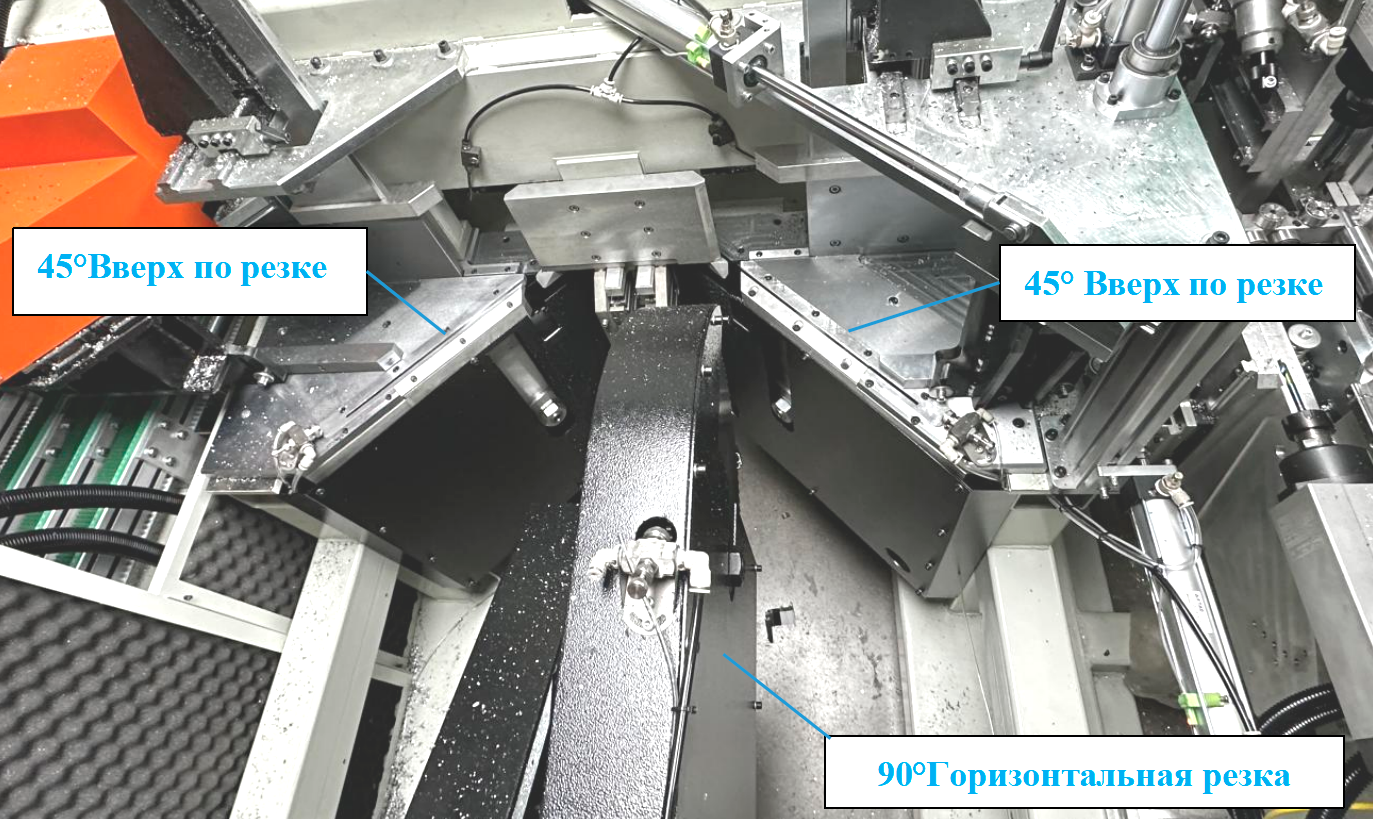

Пильный блок состоит из трех фиксированных двигателей шпинделя: левого 45°, среднего 90° и правого 45°. По сравнению с методом качания одного пильного полотна угол более точный, а скорость выше.
Высокомощные двигатели шпинделя с алмазным пильным полотном Φ550 мм, диапазон резки 150*180 мм
Функция избегания, когда резка завершена, профиль избегает пильного полотна, чтобы предотвратить трение пильного полотна о секцию профиля при отводе. Эту функцию можно включить или выключить самостоятельно.
Конвейер для стружки автоматически транспортирует отходы головок и алюминиевую стружку в контейнер для сбора отходов позади станка
Эффект обработки: поверхность резки гладкая, а угол точный; положение фрезерного отверстия точное, а погрешность длины резки крайне мала
Высокомощные двигатели шпинделя с алмазным пильным полотном Φ550 мм, диапазон резки 150*180 мм
Функция избегания, когда резка завершена, профиль избегает пильного полотна, чтобы предотвратить трение пильного полотна о секцию профиля при отводе. Эту функцию можно включить или выключить самостоятельно.
Конвейер для стружки автоматически транспортирует отходы головок и алюминиевую стружку в контейнер для сбора отходов позади станка
Эффект обработки: поверхность резки гладкая, а угол точный; положение фрезерного отверстия точное, а погрешность длины резки крайне мала

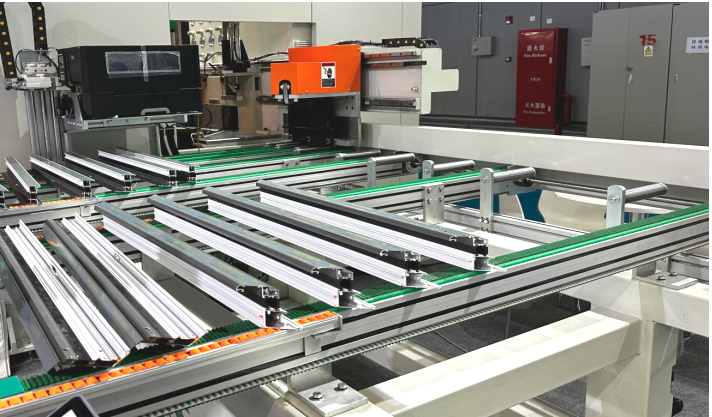

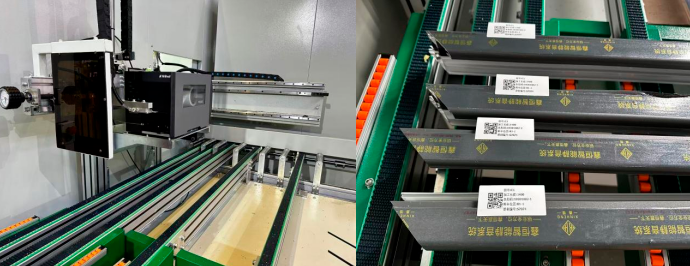

Автоматический разгрузочный стол оснащен принтером этикеток, который может независимо редактировать напечатанное содержимое и QR-код.
Система управления
Весь станок использует известную систему управления HAN'S и блок сервоуправления шиной INOVANCE, 16 серводвигателей, 7 шпиндельных фрезерных резцов и 3 пильных полотна. Он использует связь CNA, преобразователь частоты, драйвер и программное управление PLC, а передача данных стабильна и быстра.

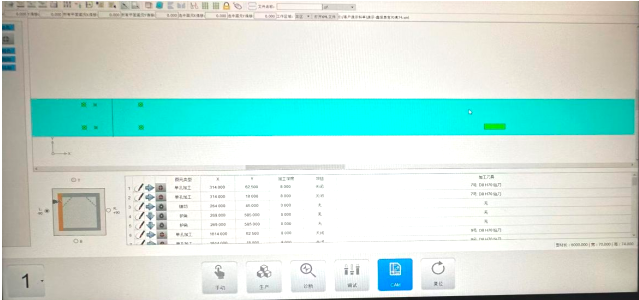

Система станка может быть подключена к основному программному обеспечению оптимизации ERP и программному обеспечению для дверей и окон, импортировать файлы через сеть или USB, считывать данные обработки, автоматически генерировать программы обработки и реализовывать цифровое производство.

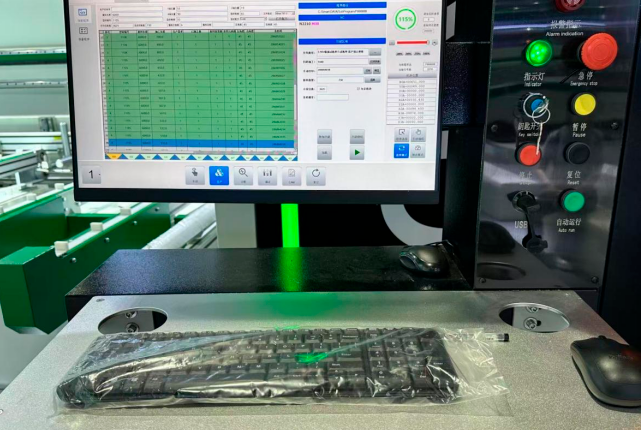

Оснащен камерой высокого разрешения и ЖК-дисплеем, в реальном времени и интуитивно понятным просмотром рабочего состояния пилы; функция дистанционного управления, китайский конечный персонал может дистанционно управлять станком и вовремя устранять неисправности.
Линейная направляющая пара и шариковый винт оснащены автоматической системой смазки для эффективного повышения точности использования и срока службы.
Система станка может быть подключена к основному программному обеспечению оптимизации ERP и программному обеспечению для дверей и окон, импортировать файлы через сеть или USB, считывать данные обработки, автоматически генерировать программы обработки и реализовывать цифровое производство.
Оснащен камерой высокого разрешения и ЖК-дисплеем, в реальном времени и интуитивно понятным просмотром рабочего состояния пилы; функция дистанционного управления, китайский конечный персонал может дистанционно управлять станком и вовремя устранять неисправности.
Линейная направляющая пара и шариковый винт оснащены автоматической системой смазки для эффективного повышения точности использования и срока службы.
Система управления

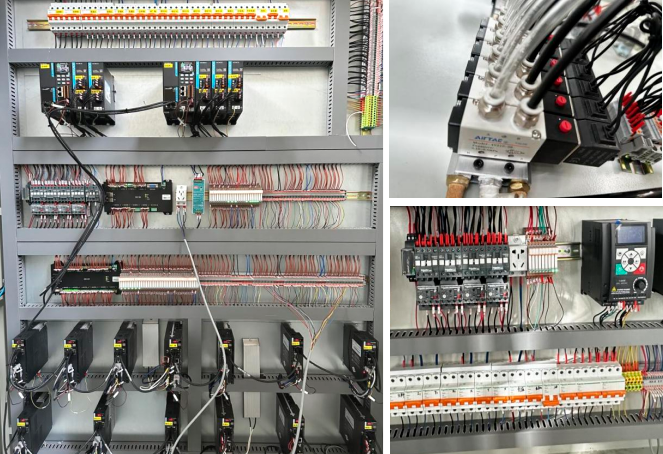

Применяются низковольтные электроприборы и пневматические компоненты всемирно известных брендов; используется безопасное напряжение изолирующего трансформатора 24 В, а также стандартные функции защиты от отключения питания при открывании двери, последовательности фаз, потери фазы и защиты от перенапряжения.
Длина секции подачи и секции разгрузки, а также направление обработки могут быть настроены в соответствии с требованиями заказчика.
Длина секции подачи и секции разгрузки, а также направление обработки могут быть настроены в соответствии с требованиями заказчика.
